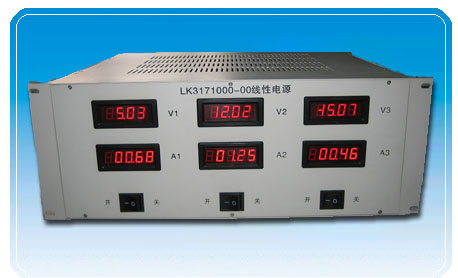

LK3171000线性电源介绍
LK3171000-00电源是河北华易通电子科技有限公司积累多年设计及制造经验研制而成。LK3171000-00电源，将输入AC220V转换成DC5V/16A、DC12V/10A、DC-15V/2A的线性电源,保护功能齐全、可靠性高、输出纹波小、抗干扰能力强、负载适应性强等优点。
LK3171000线性电源特性
|
工作温度：-10℃～+40℃ |
|
贮存温度：-20℃～+70℃ |
|
相对湿度：（20 ～ 90）%RH（35℃±3） |
|
海拔高度：≤4600米 |
|
绝缘强度：
输入—输出应能承受500Vac时长1分钟，漏电流≤10mA，无击穿或飞弧现象。
输入—机壳应能承受1500Vac时长分钟，漏电流≤10mA，无击穿或飞弧现象。
输出—机壳应能承受1500Vac时长1分钟,漏电流≤10mA，无击穿或飞弧现象。 |
|
绝缘电阻：
输入—输出≥500MΩ（DC500V，正常大气条件下）；
输入—机壳≥50 MΩ（DC500V，正常大气条件下）；
输出—机壳≥50 MΩ（DC500V，正常大气条件下）。 |
|
通讯接口：RS485通讯 |
|
散热方式：风冷 |
|
外型尺寸（单位：mm）：370（长）×483（宽）×178（高）。
箱体宽440，安装孔宽度465 |
LK3171000线性电源参数表
|
项 目 |
技 术 指 标 |
|
输入额定电压 |
AC220V |
|
输入频率范围 |
45～55 Hz |
|
输入电压范围 |
209～231 Vac |
|
输出直流电压 |
+5V |
+12V |
-15V |
| 输出直流电流 |
16A |
10A |
2A |
| 输出电压范围 |
+5～+5.5V |
+12～+12.5V |
-15～-15.5V |
| 输出过压保护 |
+5.8V～+6.5V |
12.8V～13.5V |
-16V～-17.5V |
| 过载保护 |
17.5～20A |
11～13A |
2.2～3A |
|
电压调整率 |
±0.5% |
|
| 负载调整率 |
±1% |
|
| 输出纹波及噪音 |
≤10mV |
|
| 输出VP-P |
≤0.5%U0 |
|
| 整机效率 |
≥50% |
|
|
