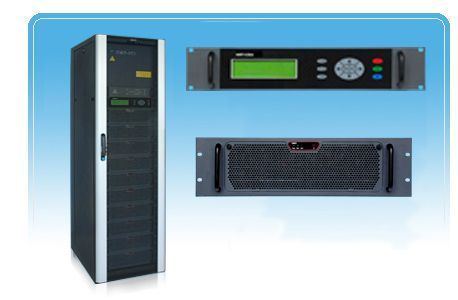

HRTN1模块化ups电源系统

  |  点击8140次 | 打印

产品概述:
    随着通信与网络技术的蓬勃发展,网络化、集成化趋势正以前所未有的速度和深度影响着我们的生活。UPS电源在网络系统、智能大厦等项目的集成、各行业的实时监控、运算系统供电质量等项目中要求变的越来越高。而传统的UPS系统存在单机故障率高、可扩展性差、可管理性差、维护成本高昂等种种弊端,市场已强烈需要新一代更具精密性与综合性、更能灵活管理、更安全可靠的网络UPS登台演绎。
    HRTN1系列模块化UPS电源,正是引用先进高科技技术作为电源保护新概念而推向市场的绿色模块化UPS,其具备的卓越优势不仅仅是智能型的电源保护系统,除了包含传统UPS的整流、滤波、充电、逆变器的装置外,还采用了平均电流控制整流技术、顺位主从同步控制技术和三阶正弦波逆变的新型概念技术,在降低运输及库存成本的同时可提供更高的效率、更灵活的机动性及更好的可靠性。

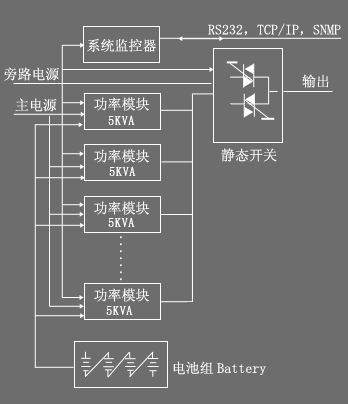

原理框图:


性能优势:
★ 冗余性

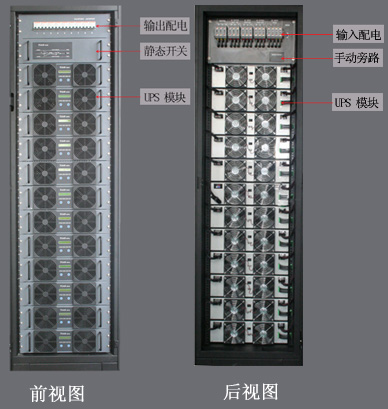

    HRTN1为并联冗余UPS电源,三进单出或三进三出多制式运行。整体由监控单元、配电单元、静态开关(STSW)以及1~12个(可扩展至3个机柜共安装36个功率模块)额定容量为5KVA的功率模块所结构而成,功率模块可采用热插拔模式随意进行扩充、更换。
    在传统UPS产品中,一直存在着单台UPS容易出现单点故障的问题,用户唯一的安全保障措施是采用“1 + 1”或“N + 1”的安全防范格局,该措施不仅造成较大的经济浪费,而且容错率仅有一次之多。
    HRTN1系统阵列中的所有功率模块平均负担系统负载,各并联模块皆为内置冗余的智能型独立个体,无需监控单元对并联系统集中控制。任何模块发生故障后(包括监控单元),HRTN1的冗余设计便会充分发挥效用,全面保障设备正常运转,实现最大程度的故障冗余,同时用户可根据需要选择超过一次容错率的冗余。
    HRTN1智能化的冗余设计,不仅减少了系统本身和负载的风险系数,而且使外部负载受UPS保护时间全面提升。

传统单机

N+1并机

模块UPS -HRTN1

UPS 系统出现故障后,客户必须转旁路甚至关机进行维修

UPS系统仅有一次容错率,任何一台ups出现故障,供应商的技术人员必须及时赶往现场进行故障排除

N+X架构,客户可选择超过一次以上的多次容错率,无需供应商的技术人员赶往现场进行故障排除,用户可自行更换

★ 扩展性
    HRTN1电源的系统结构极具弹性,功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出,使投资规划实现“随需扩展”,让用户随业务发展实现“动态成长”,既满足了后期设备的随需扩展,又降低了初期购置成本。

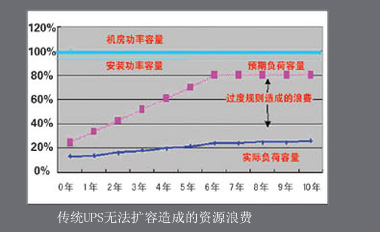

    用户在预计UPS容量时,时常会出现低估或高预计等情况,HRTN1可有效的解决以上问题,帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。当用户负载需要增加时,只需根据电力规划阶段性的增加功率模块。

★ 可用性

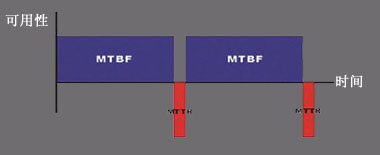

    HRTN1具有超强的并联功能,是高端UPS技术的领先代表,其平均无故障时间值(MTBF)是传统UPS的1.5倍,平均无重大故障值(MTBCF)是传统UPS系统的3倍,平均修复时间值(MTTR)传统UPS为停机维修8小时,而POWER+在系统正常运行状态下仅需5分钟
    极高的可用性凸显HRTN1所具备的完善保护功能和安全使用能力,确保系统本身和用户设施负载保护时间成倍提升。

★ 灵活性
    HRTN1的电池组(240V)由系统中所有UPS模块共享(包括充电和放电)。可按用户需求使用一组电池或并联多组电池来增加系统备用时间。此外HRTN1还可配接通信和电力行业现有的48V、110V、220V的电池组,大量节省用户对电池组的投资和维护。
    传统UPS因为电池故障造成供电失败的案例很多,是因为传统机的电池电压高、数量多、维护不便造成电池寿命减低;HRTN1电源采用灵活的电池接入方式,减少了电池电压和数量,有效的解决了传统UPS存在的上述问题,提高了电池组的使用寿命。
★ 安全性
    HRTN1的功率模块采用三相无中线输入,内置交流隔离变压器,市电输入、电池组和交流输出三者之间彻底隔离,可完全抑制电网中的各种浪涌干扰对设备和负载的冲击。
    HRTN1电源在线运行时,无论三进单出或三进三出工作方式,无论输出的负载是否平衡,输入市电的零线均无电流、无电压,因此可以满足各类关键设备对零地电压的安全要求。
★ 环保性
    HRTN1的PFC电路使用先进有源平均电流控制技术,可达到输入电流总谐波失真(THDI)只有5%,远低于传统UPS电源6脉冲可控硅整流器的33%和12脉冲可控硅整流器的13%,同时单位输入功因PF=0.98。线性负载条件下,极大降低电网污染,有效减少电网负荷和电源损耗,整机效率高达95%,大幅节省能源。
    HRTN1不仅向用户提供了安全实用的性能保障,其所拥有的先进尖端技术将领引UPS潮流倡导节能与环保,以新颖卓越的概念着眼全球电源事业发展。
★ 管理性
电源管理:
    内置完善的电源分析及多种通讯界面,其图形化的监控界面和自我测试功能,配备智能化监控软件,通过各种通信接口与管理员进行双向互动沟通,使管理员随时对系统进行远程监控,对一些异常现象进行预处理,使系统始终平稳可靠运行;如系统发生异常时,HRTN1亦同样会将异常情况发送给客户。若有关人员不在现场,HRTN1将会在供电时间结束前自动终止系统软件的运行程序,禁止用户登录、自动存盘、保持现场等,并通过网络向用户发出警告信息,通报有关电源异常状况。客户可 HRTN1发送的信息来判断异常情况的紧急程度,以决定应变措施。
电池管理:
    每个模块内部设置专门的充电整流器,可靠性高,无高频杂波,避免高频波对电池寿命的影响;避免电池在充电时过热,延长了电池的使用寿命。
    监控单元可自动对电池组进行均浮充转换和限流充电;可设置均浮充电压和限流充电值;具备温度补偿和自放电检测功能。
    HRTN1功能强大的监控单元,全面独到的双向互动式监控技术,可协助客户全面掌控系统运行状况,灵便快捷的对系统危机做出即时处理,免除您的后顾之忧。
★ 维护性
    传统的UPS系统在日常维护、设备维修期间均需采取转旁路的工作方式,负载因此不受UPS保护,此时如果发生交流电源中断、过载等故障,势必造成负载电源供应中断或设备损坏。同时设备维修还需要经过一系列烦琐的程序:
系统管理员通知厂家——厂商赶至维护现场——停电维修。
    为了解决类似的可靠性瓶颈,HRTN1采用了先进的UPS模块热插拔技术,单体模块可任意在线投入或退出并联单元,无需停电操作。实现了并联系统的在线维护,同时该操作无需专门的仪器和技术即可进行。
HRTN1通过热插拔技术使单体功率模块可任意在线投入或退出,攻克了传统UPS转旁路维修的技术难题,使维护超常便捷,同时实现了UPS随意扩展和冗余两大性能,充分满足用户实际需求。
技术参数:

名称型号

HRTN1-060

HRTN1-120

HRTN1-180

进出线方式

三进单出、三出

三进单出、三出

三进单出、三出

输出容量

60KVA 以内

120KVA以内

180KVA以内

电路结构

在线式连续无间断

输出波形

正弦波

外观(W*D*H mm

600×800×2000

1200×800×2000

1800×800×2000

交流输入

电压范围

380V±20%

输入方式

三相无中线

频率范围

45Hz~55Hz

输入功率因数

>0.98

总谐波失真

<5%

缓启动

> 60sec

电池输入

输入额定电压

240V

或配接用户现有48V110V220V电池组

输入电压范围

204V282V

输入端反灌相对宽频杂音电流

<10%

输入端反灌相对衡重杂音电流

<1%

交流输出

输出电压

220V

380VN

输出方式

单相

三相

功率因数

0.8 (感性负载,容性负载)

电压失真度

线性负载3%,非线性负载5%

输出频率

市电在50HZ±10%内时,输出跟踪市电频率相位差小于3度市电超限或电池供电时输出为50Hz±0.2%

峰值因数

  3 1

整机效率

95%(交流供电)   92%(电池供电)

均流精度

5%

转换时间

0ms

动态响应瞬变范围

负载在0%~100%100%~0%之间变化其输出电压2%

负载不平衡能力

―――

可承受100%不平衡负

噪声(1m

55DB

显示方式

240x128点阵LCD

电磁兼容满足

EN50091-2 CLASS B

抗干扰满足

IEC 1000-4-2.3.4.5.11

安全规范要求

CCEEEN60950

环境指标

工作温度

-5~40

存储温度

-25~60

相对湿度

5%~95%

海拔高度

1500


监控单元:
    HRTN1的监控单元是由INTEL公司的16位微控制器、MICROCHIP公司的8位微控制器与 WSI公司的PSD芯片组成,电路结构简单,可靠性极高。128x240点阵式液晶显示器,显示清晰靓丽。界面采用5键菜单形式,界面友好,操作简便灵活。
通讯口配置:
    监控单元可提供RS232、RS422通讯接口,多路干接点输出,并可提供SNMP适配器进行远程网络监控。

管理功能:
★  显示系统参数
★  显示系统状态
★  显示模块电源参数
★  显示模块电源状态

告警功能:
★ 监控单元能对系统故障进行声光报 警,同时能上报到后台主机,故障设置分为紧急告警、一般告警和不告警三种告警级别。
★ 告警对应继电器输出。
★ 历史告警记录按循环存储方式保存最多100条,超出100条则自动清除最旧的告警记录

控制功能:
★ 逆变模块开关机
★ 逆变输出-旁路输出自动转换
★ 电池欠压告警、关机

配电单元:
    输出配电(可选配)

    适合厂牌:可使用 Multi9  C65N 系列或同等规格断路器
    规格: 可容纳 63A 以下18 孔的位置或63A 以上12 孔的位置
输入配电(标配)

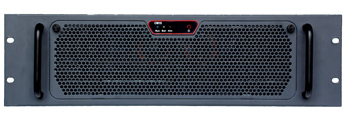

功率模块:
    在HRTN1系列模块化UPS电源中,功率模块是组成N+X冗余系统的基本单元,它采用三进单出在线式三变换技术,将市电整流和直流变换、升压后重新逆变成交流为负载提供持续稳定的电力,输出容量为5KVA。

★ 先进、可靠的工作方式
    功率模块是三进单出在线式三变换结构的UPS电源,可多台并联运行,并机数量不受限制,其输入市电为三相三线380V/50Hz,输入直流240V或48V、110V、220V 等专用电池组,输出为220V/50Hz正弦波交流电压,输出功率5KVA,模块内置交流隔离变压器,市电输入、电池组和交流输出三者之间彻底隔离,可完全抑制电网中的各种浪涌干扰对设备和负载的冲击,因此可为负载提供全方位的保护。
★ 直观、全面的显示功能
    模块正面具备液晶显示屏、告警指示灯、开关机按键和翻屏按键,可显示模块的输出电压、输出电流、机内温度、模块位置号、模块开关机状态、模块告警信息等内容。
★ 完善的保护功能
    模块内部具有开机自检功能、交流输入过/欠压保护、交流输出过/欠压保护、输出过载保护、短路保护、过温保护、环流超限保护、输出异常自动脱离保护、电池过放电保护等。
★ 智能通信接口
    模块具备RS485通信功能,可与系统监控器进行通信,随时发送和接收工作指令及各种告警信息。

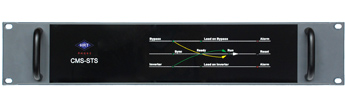

静态开关STSW:
    在HRTN1模块化UPS电源中,静态开关模块主要用于逆变输出和交流旁路电源之间的快速切换,以全面提高系统的供电安全性和可靠性。
    静态开关模块接收两组AC输入,选择一组输出,在线工作情况下,静态开关将功率模块逆变输出连接到系统输出上,如果功率模块在某一特定时间内不能够提供足够的电压,通过检测时间,静态开关将立即切换到旁路电源。

★ 先进、可靠的工作方式:
    静态开关采用混合型控制技术,由快速半导体器件(可控硅)和电磁接触器并联组成的高效AC开关,它既解决了切换时间问题(≤4ms),又提高了静态开关的抗冲击和抗短路能力,使系统的可靠性、稳定性大大提高。
★ 完善的保护功能:
    静态开关内部具备自检功能;互锁功能;系统过压、欠压保护功能;瞬间掉电保护功能;、输出过载、短路保护功能等。
★ 智能通信接口:
    静态开关模块具备RS485通信功能,可与监控单元进行通信,随时发送和接收工作指令及各种告警信息。

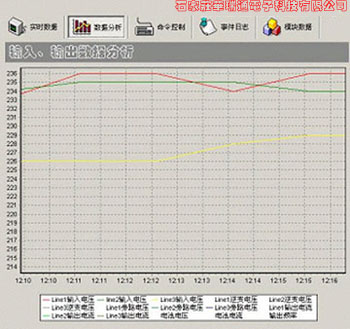

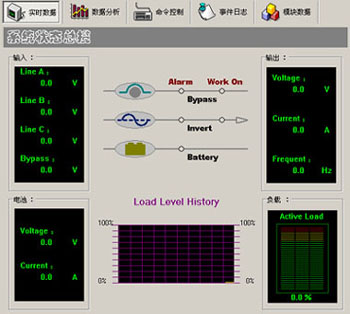

管理软件:
    电源管理软件经过通信接口使您能够在远端轻松观察到UPS的输入、输出、逆变、电池、负载和旁路的电压、电流、频率的实时状态信息及数据,如监控单元侦测到设备运行的任何故障立即触发报警,并将故障的数据传输到远端计算机的窗口显示,友好的用户图形界面模拟UPS电源的控制面板,允许您从远端的微机上起用UPS电源的按扭并浏览其LCD上显示的数据,如UPS电源的警报被启动,LED指示灯亮起并且该警报被添加到事件日志中。
监控管理软件的特点
★ 实时、全面监测不间断电源系统的工作状况
★ 系统模拟量、状态量、工作流程的图形化显示
★ 实时显示系统中各电源模块的数据、状态
★ 大容量的存储能力,可以存储上万条的事件记录
★ 强大的数据库功能,可以检索任意时间段的历史数据
★ 历史数据的图表、曲线等多种形式的显示及打印功能
★ 多种形式的报警功能,如:发送寻呼、E-mail、声光告警、手机短信等
★ 自动存储和关机功能
★ 面向用户的多级安全控制
★ 提供单机板和网络板两个版本

强大的数据库功能:
    记录上万条历史事件,存储大量的历史数据,可以随时查阅、打印历史上任意时间段的数据,为用户进行事件和用电分析提供可靠的数据。

专业化的电源管理功能:
    用户可以各自根据不同的应用环境,设计自己的运行方案,设定周期性的开关机操作,预约开关机操作。

灵活的事件处理能力:
    针对不同的电源事件,由用户选择处理方案,如:发送寻呼、E-mail、声光告警、手机短信等,保证不间断电源系统的异常情况,能及时的被告知,在无人职守的情况下自动存储和关机。

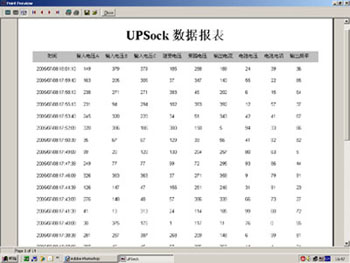

完善的数据库及单表备份功能:
    单表备份,可将用户选择区域内的数据转换成HTML文件,并提供完备的打印功能数据库完全备份,整体压缩保存数据库文件。

快捷的备份还原功能:
    以列表形式显示所有数据库备份设备,不需用户输入烦琐的设备名称,极大简化操作复杂度。

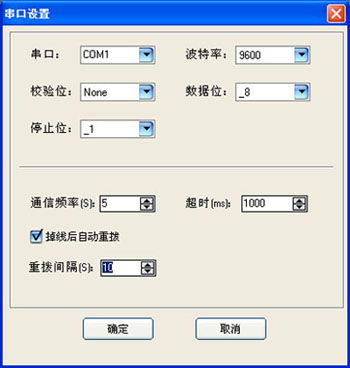

灵活的端口设置选项:
    提供端口的名称、波特率、数据位、校验位以及校验方式选项,简化用户的使用复杂度。
