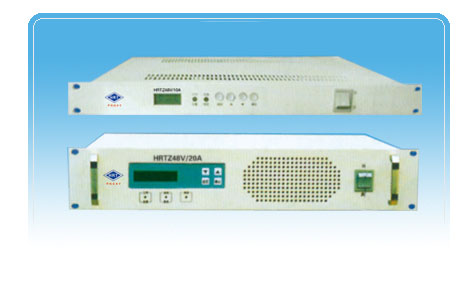

HRTZ48V/20A系列智能高频开关电源

  |  点击7163次 | 打印

   HRTZ48V、HRTZ24V系列智能高频开关电源,采用PWM脉宽调制技术及有源功率因数校正电路,LED显示、CPU控制、充电自动实现、并具有手动和自动凋整功能,具有输入范围宽、稳压精度高、性能可靠、操作简便等特点,广泛应用于程控交换、接入网系统、微波通信、光纤传输等通信领域。
主要特点:
●采用经典半桥电路,具有良好的电磁兼容性,开关损耗和电磁辐射低。
●模块化设计,实现了多台均流、并机。
●LED显示,内置CPU,实时监测模块运行各项参 数,并可进行参数设置、修改。
●提供RS-232或RS-485通讯接口、具备三遥功能,可实现集中监控。
●风机温控工作,提高了电源的可靠性。
●输入范围宽,可适用于电网波动较大的场所。
●完善的电池管理功能,适用于分散的中、小容量场所供电。
典型产品介绍 HRTZ48V/20A技术指标

  输入电压

AC:220V±20% 50HZ(双市电输入或AC/DC双输入)

  输入保护

欠压 AC160V±5V 过压 AC285±5V

  输出电压

DC:53.5V

  浮充电压

40V58V可调;   (出厂设定:53.5V)

  均充电压

50V60V可调;   (出厂设定:56.4V)

  欠压告警

可调(出厂设定:42V)

  过压告警

可调(出厂设定:60V)

  电池欠压

可调(出厂设定:42V),外加电池测试

  输出额定电流

20A

  输出限流

0.5A20.5A 可调(出厂设定:20.5A)

  电池充电限流

0.5A20.5A 可调(出厂设定:20.5A)

  温度告警

50100可调(出厂设定:80)

  过温保护

80

  温控风机

40起转

  均、浮转换条件

开机延时5分钟;



当充电电流大于10%负载电流时 均充



当充电电流小于10%负载电流时 浮充

  负载效应

1%

  源效应

0.2%

  输出纹波有效值

5mV(额定输入、输出)

  VP-P

200mV

  绝缘电阻

50MΩ(正常条件下)

  耐压强度

输入——机壳≥1500VAC

漏电流≤5mA,时间1分钟,

无飞弧、击穿



输入——输出≥1500 VAC



输出——机壳≥500 VDC

  输入电压误差

3V

  输出电压误差

0.2V

  输出电流误差

0.2A

  温度外差

1

  外形尺寸

19英寸×2U1U) (430×8844)×330)(mm
