5.4电流稳定精度测试
接线方式、测试过程同“电压稳定精度
 测试”一样，首先对参数进行设置。直流电流整定值：指被测试的直流电源系统输出电压在充电电压调节范围内变化，输出电流在其额定值的20-l00％范围内变化任一值，充电机工作在稳流状态下测

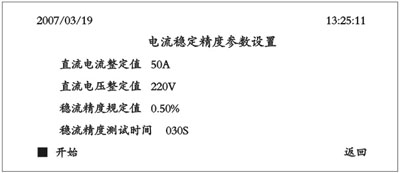

图十二 电流稳定精度参数设置界面
量。进入界面，如图十二电流稳定精度参数设置界面所示。
■直流电压整定值：指被测试的直流电源系统电压在充电电压调节范围内变化的输出值。块省值为220v，范围在0v至300v。
 ■负载电流整定值：指做此项试验时，被测系统的直流电源系统所需的负载。缺省值为00A，范围在0A至50A。

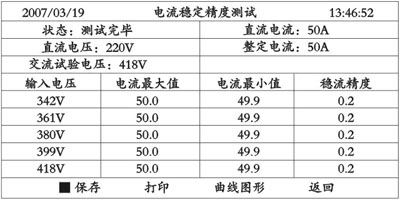

■稳流精度规定值：指直流电源系统出厂时规定值。缺省值为0.5％。但是行标中规定为1％，试验过程中，只要不超过1％既为合格。 表五 电流稳定精度测试界面
■按开始键开始试验，如表五所示，
装置将试验结果填人该表格中，不合格的稳压精度及纹波系数，界面将反色显示，光标在终止测试键位置，如在测试过程中按面板确认健，程序停止该项试验。如表五电流稳定精度测试界面所示。
试验完成，状态栏上显示‘测试完毕”，报警栏上显示： “正常终止”。
■若光标移至保存用户按键可将测试结果保存到历史数据中。

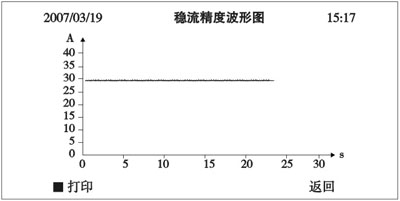

■若光标移至打印位置按回车键，则打印机连续打印测试数据。 图十三 稳流精度波形图界面
■将光标移至曲线图形按下回车键，可看到电流曲线图。
如图十三所示。查看电流曲线图，进入电流曲线图界面。
■返回，回到电流稳定精度参数界面。
 ■如用户需要再做其他项目试验，按返回健，返回上级莱单，直至进入主菜单做其他项目试验设置其值，重复试验。
5.5充电机效率调试
接线方式、测试过程同“电压稳定精度测试”一

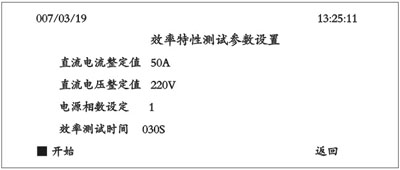

图十四 效率特性测试参数界面
样，如图十四所示界面，首先对参数进行设置。
■直流电流整定值：指被测试的直流电源系统输出电压在充电电压调节范围内变化，输出电流在其额定值的20—l00％范围内变化任—值。一般为0-20A。
■直流电压整定值：充电机在调整范围内正常输出的直流电压值。
■电源相数为，通过调压器给充电机工作的交流电压的相数。单相设定为1，三相设定为3。

|
