5.3电压稳定精度测试
连接主装置与调压装置的联

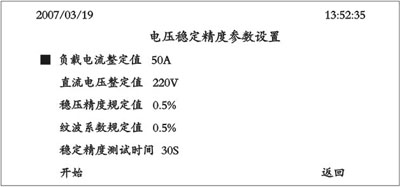

络线，将调压装置上的输入端接入三相四线市电，输出端接在直流电源充电机的输入端子上，主装置上的“+”端子(红色)接直流电源的正极， “—”靖子(黑色)接直流电源的负极，合上主装置电源开关、三相调压装置的空气开关． 图十 电压稳定精度参数界面
三相调压装置指示灯亮，进入电压稳定精度测试。
首先，用户需对界面上的参数进行设置，进入电压稳定精度参数设置界面设置各参数，如图十电压稳定精度参数界面所示
■负载电流整定值：做此项试验时，被测系统直流电源系统所需的负载，用户只需输入电流值，程序自动计算出负载电阻值，并将其接通，范围在0A至50A。
■直流电压整定值：被测试的直流电源系统的输出电压在其浮充电电压调节范围的任—值。缺省值为220V，范围在180V至260V之间，缺省值为110V，范围在80V至140V之间。
■稳压精度规定值：指直流电源系统的规定值。缺省值为0.5％。 (行标、国标)
■纹波系数规定值：指直流电源系统的规定值。缺省值为0.5％。 (行标、国标)
■稳定精度测试时间：指测试过程中，采样计算时间。默认值为30秒，范围为0-300秒。
■按开始健开始试验，如表四所示。

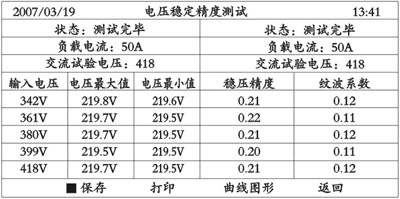

 该试验三相调压装置的起始试验电压既是当时开机设置时选择的电压值，每次试验时间和稳定精度澜试时间为整定时间值。完成试验时装置同时将试验结果填入该表格中，不合格的稳压精度及纹波系数值，将反色显示，光标 表四 电压稳定精度测试界面
在终止测试位置。如在测试过程中按终止确认键，程序停止该项试验.试验完成，状态栏上显示 “测试完毕”，报警栏上显示： “正常终止”。
■若光标移至曲线图形用户按回车键
可查看该项试验过程中电压的波形变化情况。
■查看电压曲线图，进入电压曲线图介面，返回，回到电压稳定精度参数界面。
■若光标移至打印位置按回车键，打印机连续打印测试数据。

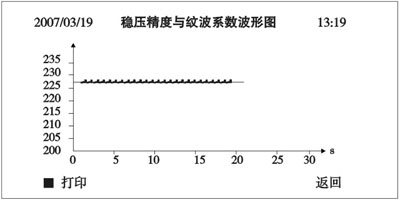

图十一 稳压精度与纹波系数波形界面
■若用户需返回上级菜单时，将光标移至返回位置按回车键，若返回上级菜单则测试数据将丢失，建议按保存测试数据后再返回。将光
标移至打印位置按回车健，这时系统自动对测试结果进行打印。
■如用户需要再做其他项目试验，按返回键，返回上级菜单，直至进入主菜单做其他项目试验设置其值，重复试验。

|
