5.2放电特性测试
    在主界面上光标移至放电特性测试上，按回车(确定)健，
    程序进行放电参数设置界面，用户必须对放电参数进行设置方可进行放电。

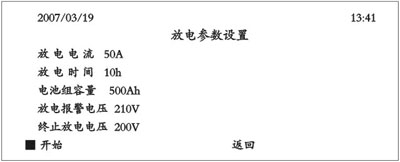

    ■放电电流：指蓄电池按0.1C放电时的电流值，  (0-100A，最大值以本仪器负载设置有关)。               图八  放电参数设置界面

    ■放电时间：指蓄电池规定放电时间，默认值为10h。
    ■电池组容量：指蓄电池组标称容量。
    ■放电报警电压：在放电过程中，为防止过放电，提示用户电压值。

    ■终止放电电压：在放电过程中为防止过放电而终止放电的电压值。
    ■将光标移至开始位置按键开始试验。

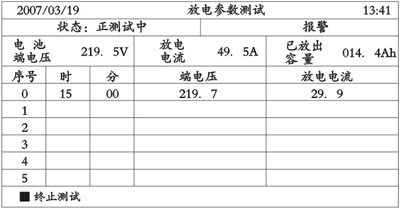

    设定完所有的放电参数后进人了放电过程，界面显示放电参数测试如表二放电参数测试界面1所示。程序界面实时显示：              表二  放电参数测试界面1

电池组端电压、放电电流、已放电容量等参数。并每半小时记录一次电组端电压及放电电流并在放电参数测试界面中显示。
    ■自动终止测试

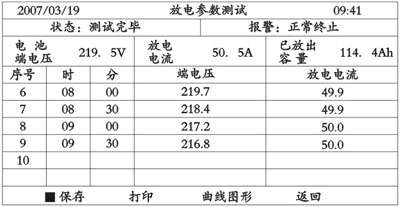

  若在设定的时间内完成放电，则状态栏显示测试完毕，报警栏上显示正常终止，蜂鸣器长鸣，用户按任意键蜂鸣器停止蜂鸣。每30分钟记录一次时间和放电电流、端电压等数据。系统自动完成放电记录完第—界面后进入第二界面。                            表三  放电参数测试界面2

界面显示放电参数测试如表三所示。
    ■光标移至上一页按回 车键可查看上页的数据。
    ■将光标移至打印位置，按回车健，则打印机打印放电测试数据。

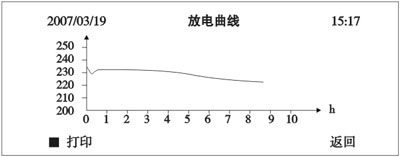

    ■光标移至放电曲线按回车键，界面显示放电曲线。如图九所示。

                    图九 放电曲线界面
     ■手动终止测试
  如果在测试过程中遇到其他问题，需要手动终止放电，按终止放电，仪器进入手动终止，界面状态栏显示“手终止测试”，停止放电。
     ■若用户想返回主界面，可将光标移至返回位置按回车键，程序提示用户是否返回，若需返回将光标移至返回位置按回车键即可。
     ■放电过程中电池组电压低于报警电压值，则报警信息栏显示“电压低报警”，蜂鸣器响提示用户，若用户按终止放电，则报警栏中显示：报警人工终止。
     ■放电过程中电池组电压低于终止电压值，则立即终止放电，报警信息栏显示“电压低终止”，蜂鸣器长鸣。
