四、主要技术参数
●工作电源：交流220V±15％    频率50HZ
●功率消耗：整机不大于50W
●环境温度：-20℃--+55℃
●三相调压装置额定功率：15KVA，额定电流：25A
●额定放电电流：≤50A(电流可定做)
●测量精度：≤0.1％
●外形尺寸及重量：测试仪尺寸：500x360x420(mm)；重量：15kg
            三相调压装置尺寸：260x350x600(mm)；重量：18kg
● 适用电压等级：110V和220V(48v系统，电流200A，订货注明）
●数据记录：内存大于256M
●接口方式：USB 和RS232同时自带
●工作时间：连续不间断
五、装置操作方法
     接通装置交流220V电源，打开面板上的电源开关，液晶屏蓝色背光亮，装置进入自检、CPU进入系统，界面显示如下画面。

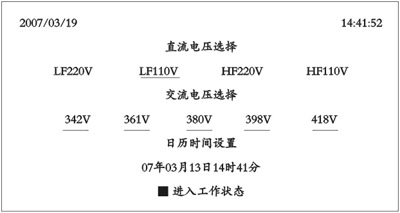

    进入欢迎使用充电机特性测试仪，进入汉化开机设置界面。如图六开机设置界面所示。
    ■直流电压选择：LF 220V表示低频式的直流电源电压等级为220V(不是高频开关电源的直流电源)；LF110 V表示低频式的直流电源电压等级为110V                  图六   开机设置界面
(不是高频开关电源的直流电源)；HF220V表示高频开关原理的直流电源电压等级为220V(高频开关电源的直流电源)；HF110V表示高频开关原理的直流电源电压等级为110V(高频开关电源的直流电源)。
    ■交流电压选择：分五种电压分别为380V的90％，95％，100％，105％，110％电压。如果对五种电压中的一种不选择就不做该电压状态的测试。如果选择342V，380V，418v测试过程中就只对这三种电压进行调节测试。361V和398V这两种电压就不进行测试。
    ■日历时间设置：如果仪器时间不对就可以对时间进行调节设置。

    ■进人工作状态：设置完了以上的数据，
确定直流电源电压和试验电压后进人工作状
态，仪器进入主菜单界面。
    5．1主莱单

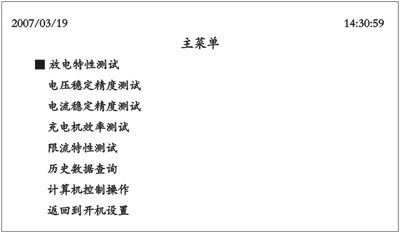

    主菜单有放电测试、电压稳定精度测试、电流稳定精度测试、充电机效率测试、限流特性测试、                          图七 主菜单界面

历史数据查询、计算机控制操作、返回到开机设置等功能选择。    用户可通过装置上的面板按健▲▼(下文用 或 表示)移动到某一项上，该项前的光标指示表示选择的内容，如选中该项可按■(回车键)进入该项的子菜单。
    下面介绍各菜单的测试，如图七主菜单界面所示。
