(七)、负载扩展箱面板布置图(图五)
①扩展负载接线柱(有220V，110V两种，接入时请正确接人)
②风扇电源插座(一定要先接通风扇电源，才能接入负载工作)
③把手
三、装置主要功能及特点
3．1主要特点
●全自动测试，装置按菜单方式完成各种试验功能。
●主机系统采用新型高速工业PC机做处理器及大规模集成电路(CPLD)．可靠性高，性能优良。
●自带大屏幕图形LCD、六点五寸彩屏，全汉化图形界面，操作简单，使用方便。
●采用三相自动数控调压器，输出精度高、功率大，电压稳定度高。
●采用新型大功率功耗器件为负载，负载能力强，精度高，体积小、重量轻，无放电明火。结构上采用一体化设计，携带方便。 图五 负载扩展箱面板布置图
●负载电阻采用8421码阵列技术，可任意组合为用户所需的负载。
●放电过程中，放电电流始终保持不变。
●仅用三健完成设定，直接输入数字，现场打印，井具有RS232和USB接口。
●完善的上位机功能，具有分析，数据保存，对比确定故障功能。
3．2主要功能
1、电压稳定精度及纹波系数测试功能
1．1测试原理
按照DL/T459-2000«电力系统直流电源柜定货技术条件》规定，充电浮充电装置在浮充电(稳压)状态下，交流输出电压在其额定值的+15、-10％的范围内变化，辖出电流在其额定值的0-100％范围内变化，输出电压在其浮充电压调节范围的任一数值上保持柱定，其稳压精度应符合表—内规定。

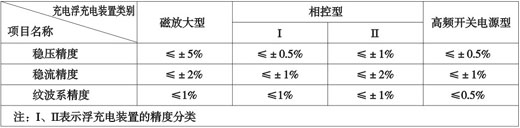

（表一）
δu=UM-UZ *100%
Uz
注：δu——稳压精度 UM一输出电压波动极限值 UZ—— 输出电压调整值
按照DL/T459-2000<<电力系统直流电源柜定货技术条件>>规定，充电浮充电装置在(稳压)状态下，交
流输出电压在其额定值的+15％、-10%的范围内变化，输出电流在其额定值的0-100%范围内变化，输出电压在其浮充电电压调节范围的任一数值上，测得负载电阻两端的纹波系数均应符合表一内规定。
δw=Uf-Ug * 100％
2Up
注：δw—纹波系数 Uf—直流电压中的脉冲峰值 Ug—直流电压中的脉冲谷值 Up—直流电压平均值
1．2测试方法
在“电压稳定精度参数设置”界面中设置负载电流、直流整定电压、稳压精度规定值、纹披系统规定值等参数，按开始键，装置自动按程序进行测试，并将测试结果显示在界面上。
2、电流稳定精度测试功能
2．1测试原理
按照DL／T459-2000<<电力系统直流电源柜定货技术条件》规定，充电浮充电装置在浮充电(稳流)状态下，交流输出电压在其额定值的+15％、-10％的范围内变化，输出电压在充电电压调节范围内变化，输出电流在其额定值的20-100％范围内变化任—数值上保持稳定，其稳流精度符合表一内规定。
δI=IM-Iz*100％
Iz
注：δI——稳流精度 IM——输出电流波动极限值 Iz——输出电源整定值
2.2测试方法
在“电流稳定精度参数设置”界面中设置直流电流整定值、充电电压、负载电流、稳流精度等参数，按开始鍵，装置自动按程序进行测试，并将测试结果显示在界面上。
3、放电测试功能。
用户仅儒在“放电参数设置”界面中设置电池组容量、直流电压、终止放电电压、放电电流、放电时间等参数，装置按设定参数进行放电，并记录放电全过程，放电完成后，根据记录描述放电曲线及保存所有的放电过程的技术参数。
4、放电报警功能。
在放电过程中，参照放电前所设置的最低报警电压参数，放电过程中如电池组端电压小于报警电压，装置音响报警提示用户，并在界面显示报警信息。
5、自动终止放电功能。
若在放电过程中，参照放电前所设置的最低终止放电电压参数，如电池组端电压小于报警电压，为防止过放电，程序即可终止放电，装置声音响报警提示用户，并在界面显示报警信息。
6、手动终止放电功能
若在放电过程中，如用户需要终止放电可在界面选择“终止放电”键，程序即可终止放电。
7、时钟且示及对时功能。仪器自带时钟并可以具有对时调节功能．
8、电压选择功能：实时交流电压选择，根据用户不同的实际测量需要，在测试90％-110％的实际输入交流电压时，依用户需要进行数值输入就可以测量，不要做任何改动。
9、效率测试功能：根据不同充电机实际测试功率效率的需要，在不同电压状压下测量充电机的工作效率，所有的测试方法和计算方法和国标、DL／T标准吻合。
10、限流测试功能：不同的充电机在限流状态进行测试，可以测试限流状态。
11、满足所有类型的充电机：本装置完全满足不同类型的充电机，如高频电源，相控电源等。
12、波形显示功能：本装置采用目前国内外最新型的PC104主机，具有强大功能，能准确测量外，还新增了波形显示功能，具有波形分析、显示、记录等功能。
13、打印功能：装置自带微型打印机，用户可将试验结果打印并备份保存。

|
